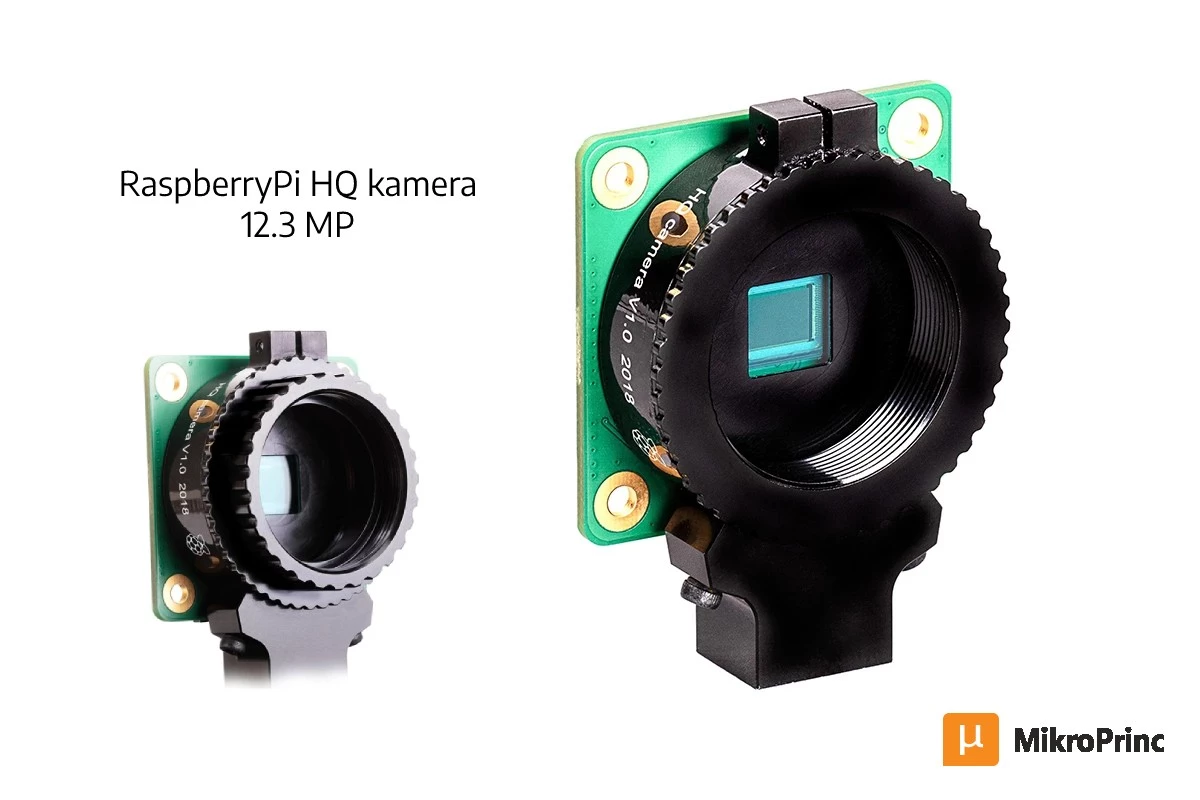

RaspberryPi HQ camera, 12.3MP

Raspberry Pi kamera je najnoviji dodatak za RaspberryPi računare. Ova kamera nudi visoku rezoluciju od 12.3MP i osetljivost (otprilike 50% veća oblast po pikselu, za razliku od prethodnih modela, radi poboljšanja performansi pri slabom osvetljenju).

Dizajnirana je tako da se može koristiti za C-mount i CS-mount sočiva. Drugi formati sočiva se mogu prilagoditi za upotrebu sa ovom kamerom uz pomoć adaptera. Adapter koji se isporučuje uz uređaj, produžava zadnji fokus za 5mm, tako da u tom slučaju kamera postaje kompatibilna sa C-mount sočivom.

HQ Raspberry Pi kamera omogućava alternativu za V2 modul kamere i može se koristiti u raznim situacijama, na primer kao sigurnosna kamera, kada je potrebno videti više detalja. Takođe ova kamera se može primeniti uz specijalne objektive kada je potreban viši nivo vizuelne vernosti.

Proizvod se isporučuje sa sledećim elementima: štampana ploča na kojoj se nalazi Sony IMX477 senzor, FPC kabl za povezivanje sa Raspberry Pi računarom, nosač od brušenog aluminijuma sa ugrađenim držačem za stativ i prstenom za podešavanje fokusa, kao i C-CS adapter.

Budući da je senzor osetljiv na prašinu, neophodno je proveriti da li je postavljen poklopac za prašinu kada nije postavljeno sočivo. Kako bi se postavilo sočivo potrebno je da se odvrne poklopac za zaštitu od prašine i zavrće se sočivo u ležište. Kada se koristi CS-mount sočivo potrebno je ukloniti C-CS adapter. Raspberry Pi kamera je kompatibilna i sa CGL 6mm CS-mount i 16mm C-mount sočivima.

RaspberryPi kamera – tehničke karakteristike modula

• Rezolucija kamere: 12.3 megapiksela
• Senzor: Sony IMX477R senzor
• Dijagonala senzora: 7.9mm
• Veličina piksela: 1.55 x 1.55μm
• Izlazni format: RAW12/10/8, COMP8
• Zadnji fokus: 12.5 - 22.4mm (podesivo)
• Kompatibilno sa C-mount i CS-mount sočivima (C-CS adapter se isporučuje uz proizvod)
• Ugrađeni 1/4"-20 tronožni stativ
• Ugrađeni IR filter
• Dužina gumenog kabla: 200mm
• Kompatibilan sa svim RaspberryPi računarima

Kada se uzmu u obzir sve pogodnosti koje ovaj uređaj pruža, jasno je da kupovina i prodaja kamera za RaspberryPi računare dobra investicija.

RaspberryPi kamera – podešavanje zadnjeg fokusa

Mehanizam za podešavanje zadnjeg fokusa ima dve svrhe:

1. Kada se koristi malo, jeftino sočivo sa fiksnim fokusom, mehanizam dozvoljava podešavanje fokusa.
2. Kada se koristi sočivo sa podesivim fokusom, mehanzam dopušta podešavanje žižne daljine.

Da bi podesili zadnji fokus:

1. Uverite se da je sočivo do kraja uvrnuto u prsten za podešavanje zadnjeg fokusa.
2. Popustite zavrtanj za zaključavanje zadnjeg fokusa malim ravnim odvijačem.
3. Podesite visinu zadnjeg fokusa okretanjem prstena za podešavanje fokusa u smeru kazaljke na satu ili suprotno kazaljki na satu u odnosu na kućište dok kamera ne bude u fokusu.
4. Zategnite zavrtanj za zaključavanje zadnjeg fokusa.

Nosač za stativ

Nosač za stativ je opcionalna komponenta, koja se može odvrnuti kada nije potrebna. Kada se koristi nosač, potrebno je obratiti posebnu pažnju da se ne ošteti traka prilikom zavrtanja nosača na kameru.

Povezivanje HQ kamere na RaspberryPi računar

Kada se podešava kamera na RaspberryPi računar potrebno je da isti bude isključen, zatim se pažljivo otpusti plastični držač na konektoru za RaspberryPi kameru. Sledeći korak je postavljanje trake tako da kontakti na traci kreću od držača. Kada je traka umetnuta do kraja držač se spušta nazad u konektor. Nakon toga se može ponovo uključiti Raspberry Pi.

Rukovanje kamerom

U Raspbian meniju potrebno je uključiti kameru. To se može uraditi tako što se u meniju izabere opcija Preferences, gde se treba odabrati Raspberry Pi Configuration. Klikom na karticu Interfaces pojavljuje se lista gde treba pronaći kameru kako bi se odabrala opcija Enabled. Nakon toga se mora ponovo pokrenuti Raspberry Pi.

Alatka iz komadne linije koja služi za snimanje slika sa kamere se zove raspistill. Pomoću komande raspistill -o test.jpg može se izvršiti provera ispravnosti kamere, odnosno da li je kamera pravilno instalirana. Gore navedena naredba se mora otkucati u prozoru terminala (Raspbian menu > Accessories > Terminal).

Nakon što se pritisne Enter, pojavljuje se prozor u kome je slika spremna za pregled i nakon podrazumevanog perioda od 5 sekundi, kamera će zabeležiti jednu fotografiju, pod nazivom test.jpg koja će biti sačuvana u home folderu.

Raspberry Pi kamera može da se koristi samo za prikaz slike, bez čuvanja fotografije i tada koristimo sledeću komandu: raspistill -t 0.

Rotiranje kamere

Moguće je postaviti ploču kamere naopako u odnosu na nosač za stativ. U ovom slučaju traka će se protezati od vrha ploče, ne sa dna.

Da bi se rotirala kamera potrebno je preduzeti sledeće korake:

1. Radite u čistom okruženju bez prašine, jer će senzor biti izložen vazduhu.Tokom celog procesa senzor treba da bude okrenut nadole.
2. Odvrnite dva šestougaona šrafa, dimenzija 1.5mm, koji se nalaze na donjoj strani matične ploče kamere. Treba paziti na podloške kako se ne bi otkotrljale.
3. Podignite glavno kućište i rotirajte ga za 180 stepeni. Steznik će ostati na ploči, prema tome kućište se mora poravnati sa steznikom.
4. Najlonska podloška sprečava oštećenje matične ploče, i zato je potrebno prvo nju primeniti. Nakon toga primenjujete čeličnu podlošku, koja sprečava oštećenje najlonske podloške.
5. Zavrnite dva šestougaona šrafa. Sve dok su podloške postavljene ispravnim redosledom ne moraju da se zavijaju previše jako.

Infracrveni filter

RaspberryPi HQ kamera poseduje infracrveni (IR) filter koji se koristi radi smanjivanja osetljivosti kamere na infracrveno svetlo. Moguće je ukloniti ovaj filter ali taj korak će da poništi garanciju za proizvod.

Raspberry Pi - prodaja kamera

Kada je u pitanju prodaja kamera, kao jedan od modula za Raspberry Pi računare, Srbija predstavlja veliko tržište otvoreno ka ovoj novoj tehnologiji. Razlozi su višestruki, među kojima je velika mogućnost primene ovih računara, ali i jednostavnost upotrebe.

Kompletnu ponudu za RaspberryPi HQ kameru možete da pogledate na našem sajtu, kao i njene detaljne karakteristike. Uzevši u obzir sve pogodnosti koje ova kamera pruža, jasno je da postoji odličan odnos cena-kvalitet.
