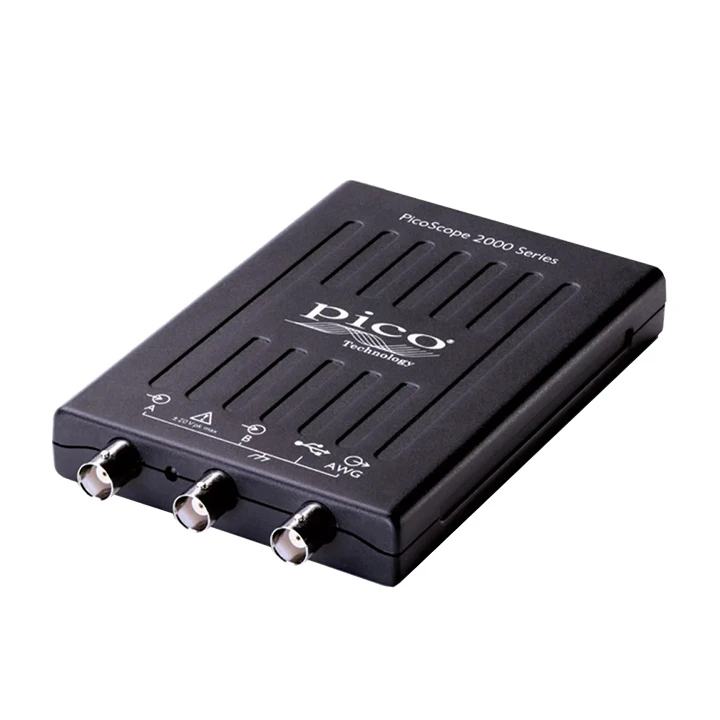

Osciloskop PicoScope 2208B MSO 2x100MHz

Ident: 090730
Status: trenutno nedostupan
MP cena: 143.724,00 Din
   Dodaj u listu želja
Ubacivanjem proizvoda u listu želja moći ćete prvi da saznate
kada proizvod ponovo postane dostupan ili se promeni cena
proizvoda, na taj način što ćete dobiti mejl sa obaveštenjem.

Opis

Propusni opseg: 100MHz
Vreme uzorkovanja (u realnom vremenu): 1GS/s
Ekvivalentno uzorkovanja (ETS režim): 10GS/s
Strimovanje preko USB-a: 9.6MS/s (PicoScope 7), 31MS/s (PicoSDK)
Vreme pobude: 3.5ns
Najkraće osnovno vreme: 1ns/div
Najduže osnovno vreme: 5000s/div (otprilike 14h po talasnom obliku)
Unapređenja vertikalna rezolucija: do 12 bitova
Broj kanala: 2
Opseg ulaznog napona: ±20mV, ±50mV, ±100mV, ±200mV, ±500mV, ±1V, ±2V, ±5V, ±10V, ±20V
Ulazna osetljivost: 4mV/div do 4V/div
Ulazne vrednosti: AC/DC
Ulazni konektori: BNC utičnica
Ulazne karakteristike: 1MΩ ± 1% || 16pF ± 1pF
Opseg analognog pomaka: ±250mV (20mV do 200mV), ±2.5 V (500mV do 2V), ±20V (5V do 20V)
Tačnost analognog pomaka: ±1% od podešavanja pomaka, pored osnovne DC tačnosti
Tačnost jednosmerne vrednosti: ±3% od pune skale ±200μV
Zaštita od previsokog napona: ±100V (DC + AC peak)
Buffer memorija: 128MS (blok režim), 100MS (strimovanje preko USB-a, PicoScope 7), određeno preko PC-a (strimovanje preko USB-a, PicoSDK)
Buffer memorija talasnih oblika: 40000 (PicoScope 7)
Segmentirani memorijski bufferi: 40000 (PicoScope 7), 500000 (PicoSDK)
Vreme osvežavanja talasnog oblika: 80000wfms/s
Inicijalna tačnsot osnovnog vremena: ±50ppm
Pomeranje osnovnog vremena: ±5ppm godišnje
Podrhtavanje uzorkovanja: 3 ps RMS, standardno
ADC uzorkovanje: istovremeno
Tipovi okidača: edge, window, pulse width, window pulse width, level dropout, window dropout, interval, logic, runt, transition time
Digitalni kanali
- Digitalni ulazni kanali: 16 (dva porta po 8 kanala svaki)
- Ulazni konektor: 2.54mm razmak između pinova, 10x2 reda konektor
- Maksimalna ulazna frekvencija: 100MHz (200Mb/s)
- Minimalna detektovana širina impulsa: 5ns
- Ulazne karakteristike: 200kΩ ± 2% || 8pF ± 2pF
- Ulazni dinamički opseg: ±20V
- Digitalni opseg praga: ±5V
- Zaštita od previsokog napona: ±50V
- Opseg praga: ±5V
- Tačnost porta praga: ±350mV (uključujući histerezu)
- Histereza: < ±250mV
- Minimalna oscilacija ulaznog napona: 500mV pk-pk
Generator funkcija
- Standardni izlazni signali: sinusoidni, kvadratni, trouglasti, DC napon, ramp, sinc, Gaussian, polu-sinusoidni
- Izlazna frekvencija (DC): 0.03Hz do 1MHz
- Režim pregleda: gore, dole, gore/dole, dole/gore (sa biranjem start/stop frekvencijama i inkrementima)
- Tačnost izlazne frekvencije: osnovna vremenska tačnost osciloskopa ± rezolucija izlazne frekvencije
- Rezolucija izlazne frekvencije: < 0.01Hz
- Opseg izlaznog napona: ±2V
- Podešavanje izlaza: bilo koja amplituda i pomak u opsegu od ±2V
- Izlazne karakteristike: prednja strana BNC konektor, 600Ω izlazna impedansa
- Zaštita od previsokog napona: ±20V
Arbitrarni generator signala
- Brzina ažuriranja: 20MHz
- Veličina buffer-a: 32kS
- Rezolucija: 12bit
- Propusni opseg: > 1MHz
- Vreme pobude: < 120ns
Spektralni analizator
- Režm pregleda: magnituda, srednja vrednost, peak hold
- Y osa: logaritamski (dBV, dBu, dBm, arbitrarni dB) ili linearni (volti)
- X osa: linearni ili logaritamski
- Window funkcije: rectangular, Gaussian, triangular, Blackman, Blackman-Harris, Hamming, Hann, flat-top
Matematički kanali
- Funkcije: -x, x+y, x-y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, ceiling, floor, top, base, amplituda, derivative, integral, vreme pobude, vreme opadanje, RMS, RMS ripple, faza, zakašnjenje, deskew, true power, apparent power, reaktivna snaga, faktor snage, DC snaga, crest factor, area AC, positive area at AC, negative area at AC, absolute area at AC, area at DC, positive area at DC, negative area at DC, absolute area at DC
- Trigonometrijske funkcije: sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh
- Funkcije filtera: low pass, high pass, band pass, band stop
- Funkcije grafika: frekvencija, duty cycle (pozitivan i negativan)
- Funkcije buffer-a: min, max, average, peak
Komunikacioni interfejs: USB 2.0 (kompatibilan sa USB 3.0/3.1)
Napajanje: napajanje preko USB porta
Sigurnost: EN 61010-1
Radna temperatura: 0° do 50°C
Dimenzije: 130 x 104 x 18.8mm
Masa: manje od 0.2kg
Pogledaj više
Tehnički podaci
Deklaracija proizvoda

Naziv proizvoda: Osciloskop PicoScope 2208B MSO 2x100MHz

Vrsta: Osciloskopi Pico Technology

Uvoznik: Mikro Princ d.o.o.

Šifra: 090730

Jedinica mere: KOM

Zemlja porekla: V. Britanija

Zemlja uvoza: V. Britanija
