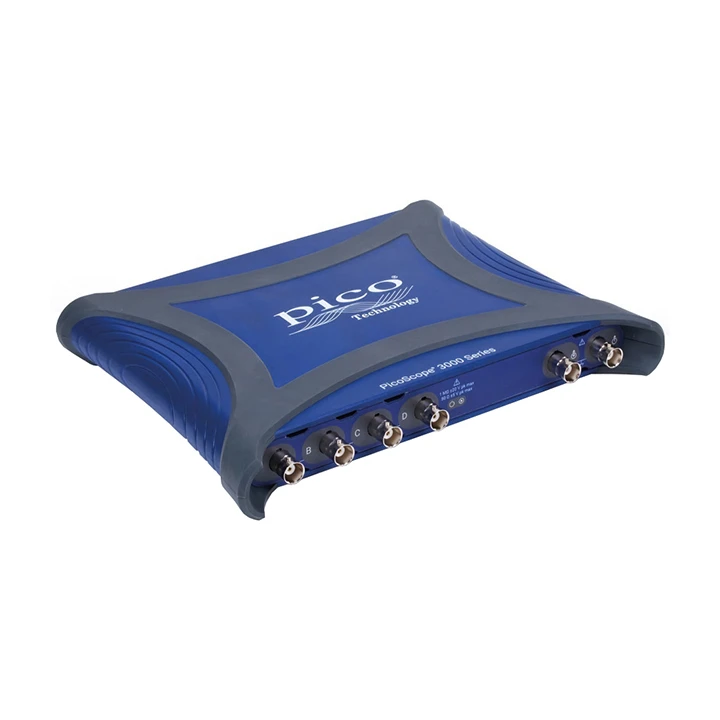

Osciloskop PicoScope 3415E MSO 4x100MHz

Ident: 093387
Status: trenutno nedostupan
MP cena: 307.980,00 Din
   Dodaj u listu želja
Ubacivanjem proizvoda u listu želja moći ćete prvi da saznate
kada proizvod ponovo postane dostupan ili se promeni cena
proizvoda, na taj način što ćete dobiti mejl sa obaveštenjem.

Opis

Propusni opseg: 100MHz
Broj kanala: 4
Vreme pobude: 3.5ns
Vertikalna rezolucija: 8bit, 10bit
Unapređena vertikalna rezolucija: hardverska rezolucija + 4bit
Odabir limita propusnog opsega: 20, 50, 100MHz
Ulazni konektor: BNC utičnica
Ulazne karakteristike: 50Ω ±2% (50Ω), 1MΩ ±1% ∥ 13pF ±2pF (1MΩ)
Ulazne vrednosti: DC (50Ω), AC/DC (1MΩ)
Ulazna osetljivost: 1mV/div do 1V/div (50Ω), 1mV/div do 4V/div (1MΩ)
Ulazni opseg (cela skala, 50Ω): ±5mV, ±50mV, ±100mV, ±200mV, ±500mV, ±1V, ±2V, ±5V
Ulazni opseg (cela skala, 1MΩ): ±5mV, ±50mV, ±100mV, ±200mV, ±500mV, ±1V, ±2V, ±5V, ±10V, ±20V
Tačnost DC pojačanja: ±(1% od signala + 1 LSB)
Tačnost DC pomeraja: ±(2% od cele skale + 200µV)
LSB veličina (veličina koraka kvantizacije): < 0.4% od ulaznog opsega (8-bit režim), < 0.1% od ulaznog opsega (10-bit režim)
Analogni opseg pomeraja (vertikalno podešavanje pomeraja): ±250mV (±5mV do ±200mV), ±2.5V (±500mV do ±2V), ±5V (±5Vopseg, 50Ω ulaz), ±20V (±5V do ±20V, 1MΩ ulaz)
Zaštita od previsokog napona: ±100V (DC + AC peak) sve do 10kHz (1MΩ), 5.5V RMS max, ±20V pk max (50Ω)
Digitalni kanali
- Digitalni ulazni kanali: 16 (dva porta po 8 kanala svaki)
- Ulazni konektor: 2.54mm razmak između pinova, 10x2 reda konektor
- Maksimalna ulazna frekvencija: 100MHz (200Mb/s)
- Minimalna detektovana širina impulsa: 5ns
- Ulazne karakteristike: 200kΩ ± 2% || 8pF ± 2pF
- Ulazni dinamički opseg: ±20V
- Digitalni opseg praga: ±5V
- Zaštita od previsokog napona: ±50V (DC + AC peak) sve do 100 kHz
- Tačnost porta praga: ±350mV (uključujući histerezu)
- Histereza: < ±250mV
- Minimalna oscilacija ulaznog napona: 500mV pk-pk
Maksimalno trajanje pojedinačnog snimanja pri maksimalnoj brzini uzorkovanja (PicoScope 7): 200ms
Maksimalno trajanje pojedinačnog snimanja pri maksimalnoj brzini uzorkovanja (PicoSDK): 400ms
Memorija za snimanje - kontinuirani striming (PicoScope 7): 250MS
Memorija za snimanje - kontinuirani striming (PicoSDK): za skladištenje se koristi memorija uređaja, bez ograničenja ukupnog trajanja snimka
Memorija talasnog oblika - broj segmenata (PicoScope 7): 40000
Memorija talasnog oblika - broj segmenata (PicoSDK): 2000000
Opseg osnovnog vremena: 1ns/div do 5000s/div
Inicijalna tačnost osnovno vremena: ±5ppm
Pomeraj osnovnog vremena: ±1ppm/godišnje
ADC uzorkovanje: Istovremeno uzorkovanje na svim aktivnim kanalima
Tipovi okidača: edge, window, pulse width, window pulse width, level dropout, window dropout, interval, logic, runt, transition time
Pomoćni okidački ulaz
- Tip konektora: BNC utičnica
- Tipovi okidača (okidač osciloskopa): edge, pulse width, dropout, interval, logic
- Tipovi okidača (okidač AWG): rising edge, falling edge, gate high, gate low
- Ulazni propusni opseg: 10MHz
- Ulazne karakteristike: 3.3V CMOS Hi-Z ulaz, DC sprega
- Prag: fiksni prag, niski < 1V, visoki > 2.3V pogodno za 3.3V CMOS
- Histereza: 1.3V maksimalno (VIH < 2.3V, VIL > 1V)
- Funkcija pomoćnog okidača: okidački izlaz
- Izlazni napon: 3.3V CMOS (VOH > 3.2V, VOL < 0.1V u Hi-Z)
- Izlazna impedansa: otprilike 270Ω
- Izlazno vreme rasta: mereno direktno na BNC < 15ns, DC sprega
- Zaštita od previsokog napona: ±20V peak maksimalno
Generator funkcija
- Standardni izlazni signali: sinusoidni, kvadratni, trouglasti, DC napon, ramp gore/dole, sinc, Gaussian, polu-sinusoidni
- Izlazna frekvencija (DC): 100μHz do 20MHz
- Režim pregleda: gore, dole, gore/dole, dole/gore (sa biranjem start/stop frekvencijama i inkrementima)
- Tačnost izlazne frekvencije: osnovna vremenska tačnost osciloskopa ± rezolucija izlazne frekvencije
- Rezolucija izlazne frekvencije: < 1μHz
- Opseg izlaznog napona: ±2V u Hi-Z (±1V za 50Ω)
- Podešavanje izlaznog napona: amplituda signala i pomak se mogu podesiti u koracima od približno 0.3mV unutar ukupnog opsega od ±2mV
- Tačnost (DC): ±1% od izlaznog napona u Hi-Z load
- Izlazna otpornost: 50Ω ±1%
- Zaštita od previsokog napona: ±20V peak maksimalno
Arbitrarni generator signala
- Brzina ažuriranja: 20MS/s
- Veličina buffer-a: 32kS
- Verirtkalna rezolucija: 14bit (veličina izlaznog koraka otprilike 0.3mV)
- Propusni opseg: > 20MHz
- Vreme pobude: < 10ns (sa 50Ω opterećenjem)
Spektralni analizator
- Režm pregleda: magnituda, srednja vrednost, peak hold
- Y osa: logaritamski (dBV, dBu, dBm, arbitrarni dB) ili linearni (volti)
- X osa: linearni ili logaritamski
- Window funkcije: rectangular, Gaussian, triangular, Blackman, Blackman-Harris, Hamming, Hann, flat-top
Matematički kanali
- Funkcije: -x, x+y, x-y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, ceiling, floor, top, base, amplituda, derivative, integral, vreme pobude, vreme opadanje, RMS, RMS ripple, faza, zakašnjenje, deskew, true power, apparent power, reaktivna snaga, faktor snage, DC snaga, crest factor, area AC, positive area at AC, negative area at AC, absolute area at AC, area at DC, positive area at DC, negative area at DC, absolute area at DC
- Trigonometrijske funkcije: sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh
- Funkcije filtera: low pass, high pass, band pass, band stop
- Funkcije grafika: frekvencija, duty cycle (pozitivan i negativan)
- Funkcije buffer-a: min, max, average, peak
Komunikacioni interfejs: USB 3.0 SuperSpeed ili veći za najbolje performanse (USB 2.0 minimum)
USB konektor: USB 3.0 Tip-C
Napajanje: putem USB Tip-C 3A port, ili preko USB porta + spoljašnje napajanje Tip-C (5V, 3A)
Sigurnost: EN 61010-1
Radna temperatura: 0° do 40°C
Dimenzije: 221 x 173 x 30mm
Masa: manje 0.7kg
Pogledaj više
Tehnički podaci
Deklaracija proizvoda

Naziv proizvoda: Osciloskop PicoScope 3415E MSO 4x100MHz

Vrsta: Osciloskopi Pico Technology

Uvoznik: Mikro Princ d.o.o.

Šifra: 093387

Jedinica mere: KOM

Zemlja porekla: V. Britanija

Zemlja uvoza: V. Britanija
